一、项目情况

   吉林油田的掺输水系统主要为三合一分离后的含油污水，含油高，水质较差，经过加热炉加热后温度较高，过滤网不超过一个月就会被完全腐蚀掉，加热炉管线存在较为严重的腐蚀和结垢问题。

二、解决方案

在掺输水系统分别安装了DN350mm和DN150mm量子管通环

现场安装图片

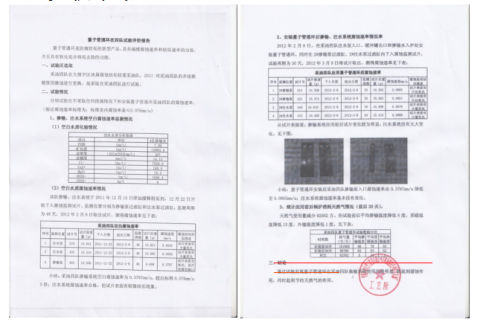

三、验收方法和标准

  1.验收方法：观察量子管通环安装后过滤器的使用情况来判定使用效果。安装腐蚀检测挂片，检测掺输水系统量子管通环安装前后的腐蚀速率来判定。

2.验收标准：较安装前过滤器能够正常使用一个月以上，减缓腐蚀。安装量子管通环后，腐蚀速率较安装前降低30%以上。

四、验收结果

1.量子管通环安装前，篮式过滤器安装使用一个月过滤网就会被完全腐蚀掉。安装后，使用一个月现场打开，滤网上只有油泥和杂物，滤网完好，清理后继续使用，三个月时仍然没问题，体现了量子管通环优异的缓蚀功效，达到验收标准。

2.量子管通环安装前，在管道内放置碳钢测试挂片，实际测得腐蚀速率为0.3787mm/a，超过实际控制指标5倍之多。量子管通环安装后，在同样部位放置碳钢测试挂片，腐蚀速率分别为0.0665和0.0651mm/a，腐蚀速率降低了481.72%，且防腐缓蚀效果均优于国标。
